An hvagygonycsévélő A hajó orrára szerelt mechanikus vagy elektromechanikus eszköz, amely automatizálja a horgony és a lánc felemelését és süllyesztését – és minden 15 méternél nagyobb mélységben rendszeresen horgonyzó hajó esetében ez nem luxus, hanem létszükséglet. Enélkül egy nehéz horgony és lánc kézi kiemelése 15-30 perc megerőltető erőfeszítést igényel, míg egy motoros horgonycsévélő ugyanazt a feladatot egy gombnyomással kevesebb mint 3 perc alatt elvégzi.
Ez az útmutató mindent tartalmaz, amit tudnia kell horgonycsévélőes : hogyan működnek, mely típusok illik a különböző edényekhez, hogyan válasszuk ki a megfelelőt, beépítési szempontok, karbantartási tanácsok és válaszok a leggyakrabban feltett kérdésekre.

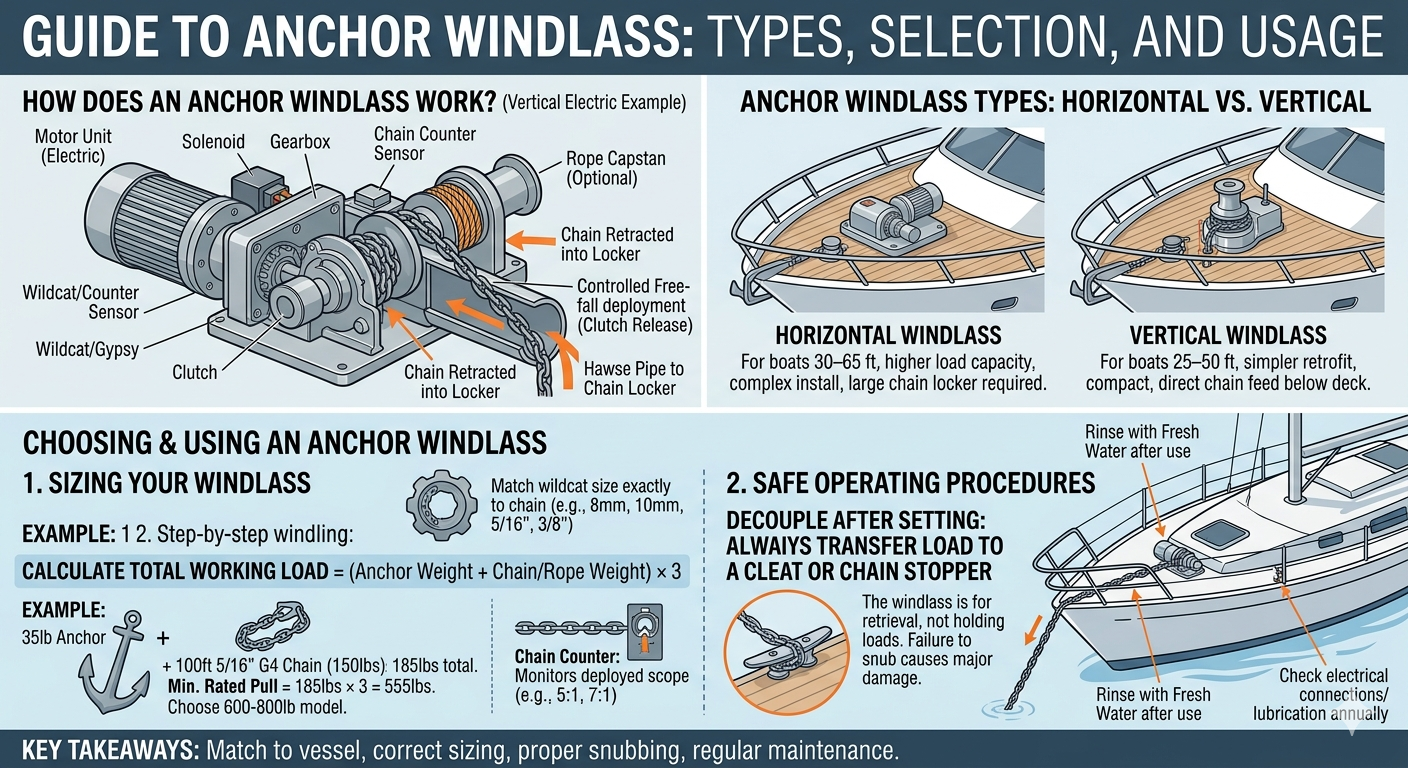

Hogyan működik a horgonyzó szélcsupa?
An horgonycsévélő dob használatával működik (úgynevezett a vadmacska or cigány ), amely elektromos motorral, hidraulikus motorral vagy kézi működtetéssel hajtott horgonyláncszemeket vagy kötelet fogja meg. Az alapelemek egyszerűek, de megfelelően hozzá kell illeszteni őket a hajó horgonyrendszeréhez:
- Motoros egység — Elektromos (12V vagy 24V DC) vagy hidraulikus áramforrás, amely meghajtja a dobot.
- Vadmacska/cigány - Egy fogazott dob, amely megfelel az adott láncminőségnek és -méretnek (pl. G4, G7, 8 mm, 10 mm).
- Capstan (opcionális) — Függőleges dob a dokkvonalak vagy kötéllel való kezeléshez.
- Tengelykapcsoló mechanizmus — Lehetővé teszi a horgony szabad eséssel történő kioldását a motor indítása nélkül.
- Láncszámláló — Nyomon követi, hogy mennyi láncot telepítettek a pontos hatókör kiszámításához.
Amikor a kezelő aktiválja a szélvédőt (a fedélzet gombjával, a kormány távirányítójával vagy a lábkapcsolóval), a motor megpörgeti a vadmacskát, amely összekapcsolja a láncszemeket, és vagy behúzza őket a láncszekrénybe, vagy kifizeti őket az orr felett.
Horgonyos szélcsomók típusai: melyik a megfelelő az Ön hajójához?
A jobb horgonycsévélő A típus elsősorban a hajó méretétől, a fedélzet elrendezésétől, a horgonyrendszer súlyától és az energia rendelkezésre állásától függ. Négy fő kategóriát kell figyelembe venni.
1. Vízszintes horgonyos szélcsomó
A vízszintes horgonycsévélő a fedélzethez egy szintben van felszerelve, és a dobját egy vízszintes tengelyen futja. A motor jellemzően a fedélzet alatt van elrejtve, ami csökkenti a fedélzeti zsúfoltságot és csökkenti a szélvédő profilját – ideális alacsony szabadoldallal rendelkező vitorlásokhoz vagy minden olyan hajóhoz, ahol a fedélzet esztétikája számít. A lánc vízszintesen fut végig a dobon, és egy csővezetéken keresztül az alatta lévő lánctárolóba esik. A vízszintes modellek általában nagyobb teherbírásúak, és jól használhatók 30 és 60 láb közötti hajókhoz.
2. Függőleges horgonyos szélcsomó
A függőleges horgonycsévélő a fedélzet fölé nyúló, függőlegesen elhelyezett dobbal rendelkezik. A teljes motorszerelvény a fedélzet alá van felszerelve, így csak egy kompakt tengelyfej látható. Mivel a lánc egyenesen a láncrekeszbe táplál be, a függőleges szélvédő különösen hatékony motorcsónakokon, ahol a láncszekrény közvetlenül az orr alatt található. Könnyebben telepíthető utólagos felszerelésekre, és népszerű a 25 és 50 láb közötti hajókon.
3. Elektromos horgonyos szélcsomó
A szabadidős tengeri hajók túlnyomó többsége horgonycsévélőes A ma értékesített elektromosak, 12 V vagy 24 V DC feszültséggel működnek a hajó akkumulátoráról. Az elektromos szélvédők könnyen telepíthetők, érzékenyek és széles körben támogatottak. A 45 láb alatti hajók esetében a 12 V-os rendszer a jellemző. A nagyobb hajók 24 V-os rendszerek előnyeit élvezik, amelyek egyenértékű teljesítményt biztosítanak feleannyi áramfelvétel mellett – csökkentve a vezetékméretre vonatkozó követelményeket és a hőfelhalmozódást. A tipikus elektromos modellek 60–250 ampert fogyasztanak csúcsterhelésen, ezért elengedhetetlen a robusztus akkumulátorbank és a megfelelő méretű kábelezés (gyakran 2/0 AWG vagy nagyobb).
4. Hidraulikus horgonyzó
A hidraulikus horgonycsévélő energiát vesz fel a hajó hidraulikus rendszeréből (általában megosztva a kormánnyal, orrtolókkal vagy egyéb berendezésekkel). A hidraulikus modellek kivételes teljesítményt és tartósságot kínálnak, gyakorlatilag nincs felmelegedés hosszabb használat során, és alapfelszereltségük a 60 láb feletti hajókon és a kereskedelmi munkahajókon. A kompromisszum a nagyobb telepítési összetettség és a meglévő vagy dedikált hidraulikakör szükségessége.
Anchor Windlass összehasonlítás: vízszintes vs függőleges vs. elektromos vs. hidraulikus
| Funkció | Vízszintes elektromos | Függőleges elektromos | Hidraulikus | Kézikönyv |
| Tipikus hajóméret | 30-65 láb | 25-50 láb | 45 láb | 30 láb alatt |
| Áramforrás | 12V / 24V DC | 12V / 24V DC | Hidraulikus system | Emberi erőfeszítés |
| Fedélzeti profil | Alacsony / öblítés | Mérsékelt | Alacsony-közepes | Alacsony |
| A telepítés bonyolultsága | Mérsékelt | Könnyebb | Komplex | Egyszerű |
| Névleges húzóképesség | 500–2000 font | 500–1500 font | 1000–5000 font | 100-400 font |
| Tartós szolgálati használat | Korlátozott (hő) | Korlátozott (hő) | Kiváló | Korlátozott (fáradtság) |
| Költségtartomány (USD) | 400–2500 dollár | 350–2000 dollár | 1500–8000 dollár | 80-400 dollár |
1. táblázat: A horgonycsévélő típusok egymás melletti összehasonlítása hajóméret, energiaforrás, kapacitás és költség szerint.
Hogyan válasszuk ki a megfelelő horgonyszélszemet: Kulcsméretezési kritériumok
A megfelelő kiválasztása horgonycsévélő a rendszer teljes munkaterhelésének kiszámításával kezdődik – a horgony, a lánc és a bilincsek együttes tömege, amelyet a tekercsnek vissza kell vennie. Ökölszabályként válasszon egy szélcsászkát a a névleges munkaterhelés legalább 3-szorosa a talajfelszerelés teljes tömegének .
Lépésről lépésre méretezési útmutató
- Mérje le a horgonyt — Általános méretek: 15 font (25 láb csónak), 35 font (35 láb csónak), 66 font (45 láb csónak).
- Számítsa ki a lánc súlyát — Az 5/16"-os G4-lánc súlya körülbelül 1,5 font/láb; a 3/8"-os G4 súlya ~2,2 font/ft. 100 láb 3/8"-os lánc esetén ez 220 font.
- Adja hozzá a bilincset és a forgósúlyt - általában 2-5 font.
- Szorozd meg 3-mal — Ez biztosítja a minimális húzóerőt.
- Ellenőrizze a Wildcat kompatibilitást — Pontosan illessze össze a szélcsuh vadmacska méretét (pl. 8 mm, 10 mm, 5/16", 3/8") pontosan a lánc minőségéhez és átmérőjéhez.
- Ellenőrizze a feszültséget és a kábel futását — A hosszú kábel az akkumulátortól a szélcsévéig megnöveli az ellenállást; megfelelő méretű kábelt (a feszültségesés nem haladhatja meg a 3%-ot).
Példa: 40 láb hosszú vitorlás 44 font horgonnyal 150 láb 3/8" G4 lánc (330 font) 3 font hardver = 377 font összesen. A csévélő minimális mérete: 377 × 3 = 1131 font . Egy 1200–1500 font súlyú modell megfelelő lenne.
Anchor Windlass felszerelése: amit tudnia kell
Helyes horgonycsévélő installation Mind a teljesítmény, mind a biztonság szempontjából kritikus fontosságú – a rosszul felszerelt szélvédő terhelés hatására meghibásodhat, vagy károsíthatja a fedélzeti szerkezetet. Íme a legfontosabb szempontok:
Szerkezeti szerelés
A csévélőt az orrfedélzet egy megerősített részéhez kell csavarozni, amihez gyakran 1/4"-os alumínium vagy rozsdamentes acél hátlap szükséges az alsó oldalon. Soha ne szereljen csévélőt egyedül megerősítetlen üvegszálra. Rozsdamentes acél átmenő csavarok (minimum 3/8") nagy alátétekkel osztják el a terhelést a hátlapon.
Elektromos vezetékek
Elektromos horgonycsévélőes nagy áramot kell felvenni - gyakran 100-250 ampert csúcsidőben. Használjon megfelelő névlegességű, tengeri minőségű, ónozott rézkábelt egy dedikált megszakítóval vagy megszakítóval/biztosítékkal, amelynek névleges értéke közvetlenül a szélvédő maximális húzása felett van. Egy tipikus 1000 W-os, 12 V-os tekercsnek nagyjából 85 amperre van szüksége folyamatosan, és akár 150 amperre leálláskor; általában 2/0 AWG (vagy nagyobb) kábelt írnak elő 20 láb hosszúságon. Mindig szereljen fel kézi megszakítót az akkumulátorra a vészlekapcsoláshoz.
Chain Locker Design
A láncnak szabadon kell betáplálnia a vadmacskából a láncszekrénybe anélkül, hogy felhalmozódna vagy elakadna. A szekrénynek elég nagynak kell lennie ahhoz, hogy elférjen a teljes láncban, és legyen hely a természetes egymásra rakáshoz. A leeresztő nyílás megakadályozza a víz felgyülemlését, ami növeli a súlyt és korrodálja a láncot. Egyes felszerelések tartalmaznak egy lánccsövet kivehető dugóval a kézi lánchoz való hozzáférés érdekében.
Anchor Windlass karbantartás: A berendezés élettartamának meghosszabbítása
A rendszeres karbantartás megőrzi horgonycsévélő 10-20 évig megbízhatóan működik. Az elhanyagolás a tengeri környezetben a szélcsövek meghibásodásának elsődleges oka.
Havi ellenőrzések
- Sós vizes használat után öblítse le a vadmacskát, a dobot és a szabad felületeket édes vízzel.
- Vizsgálja meg a lánc megnyúlását, korrózióját és repedéseit – cserélje ki a 10%-nál nagyobb megnyúlást mutató láncszemeket.
- Ellenőrizze a tengelykapcsoló bekapcsolását, és győződjön meg arról, hogy a fék/dob kézi feszítés alatt tart.
- Ellenőrizze, hogy minden elektromos csatlakozás szoros, korróziómentes és megfelelően tömített-e.
Éves szolgáltatás
- Szerelje szét a cigány/vadmacska házat, és kenje be újra a csapágyakat vízálló tengeri zsírral.
- Vizsgálja meg a motorkeféket (kefés modelleken) – cserélje ki, ha az eredeti hossz 1/4-énél kisebb mértékben kopott.
- Ellenőrizze az összes rögzítőcsavar korrózióját és a megfelelő nyomatékot.
- Tesztelje a mágnesszelepet és a kontaktorokat; tisztítsa meg az érintkezési felületeket, ha lyukak vannak.
- Öblítse le és kenje be az összes mozgó rozsdamentes alkatrészt korróziógátlóval (pl. Lanolin alapú termékek).
Lánclovaglás vs. kötéllovaglás: Mit kell kezelnie a szélládának
A legmodernebb horgonycsévélőes elsősorban arra tervezték lánclovaglás , de sok modellhez külön dob- vagy kötélhordó is tartozik kötélen lovagolt vagy kombinált (lánc-kötél) rendszer. Íme egy gyors összehasonlítás arról, hogy az egyes lovaglástípusok mit követelnek a széllovastól:
| Rode típus | Windlass követelmény | A hatalom megtartása | Súly | Legjobb használat |
| All Chain | Méretű vadmacska szükséges | Kiváló | Nehéz | Liveaboards, bluewater |
| Láncos kötél | Vadmacska kötéldob | Jó | Mérsékelt | Tengerparti hajókázás |
| Minden kötél | Csak Capstan | Mérsékelt | Fény | Nappali vitorlázás, sekély víz |
2. táblázat: A horgonyzórudak típusainak összehasonlítása és a csévélővel való kompatibilitási követelményeik.
A horgonyszélszem biztonságos használata: hatókör, betöltés és legjobb gyakorlatok
An horgonycsévélő egy visszakereső és telepítő eszköz – ez az nem teherhordó kikötőberendezés. A horgony rögzítése után mindig rögzítse a láncot egy erre a célra szolgáló íjkapcshoz vagy láncütközőhöz, mielőtt megterhelné a csévélőt. Ha a csévélődobra támaszkodva tartja a csónakot a horgonyban, az óriási terhelést jelent a motorra és a sebességváltóra, és gyorsan tönkreteheti az egységet.
- Használjon láncdugót vagy íjkapcsot — A horgony kioldása után rögzítse a láncot egy kapcshoz. A tekercs nem tart semmit sem vitorla, sem erőterhelés alatt.
- Vezesse be irányított sorozatokban — Használja a tengelykapcsolót a sekély vízben történő szabadesésnél; használja a kikapcsolás módot mélyebb vízben, hogy megakadályozza a lánc felhalmozódását a horgonyon.
- Soha ne járassa folyamatosan a motort 2-3 percnél tovább — A túlmelegedés megelőzése érdekében hagyjon hűtni a visszanyerési ciklusok között (a legtöbb elektromos tekercs szakaszos, nem folyamatos üzemre van méretezve).
- Tartsa be az 5:1 hatótávolságot minimum — Nyugodt körülmények között az 5:1 (a lánc hossza a vízmélységhez képest) a minimum; 20 csomó feletti szélben 7:1 ajánlott.
- Mindig tartsa távol a kezét a vadmacskától — A futólánc azonnal levághatja az ujjakat. Működés közben csak lábkapcsolót vagy távirányítót használjon.
Gyakori anchor Windlass problémák és megoldásuk
Még jól karbantartott is horgonycsévélőes alkalmi problémákkal találkozik. Íme a leggyakoribb problémák és megoldásaik:
| Probléma | Valószínű Oka | Megoldás |
| Windlass nem fut | Kiégett a biztosíték / kioldott megszakító | Ellenőrizze és cserélje ki a biztosítékot; vizsgálja meg a rövidzárlatot |
| Lassú vagy gyenge visszakeresés | Alacsony battery voltage / undersized cable | Töltse fel az akkumulátorokat; frissítse a kábelmérőt |
| Lánc ugrik a vadmacskán | Láncméret/minőségi eltérés | Ellenőrizze, hogy a láncspecifikáció megfelel-e a vadmacska; cserélje ki a kopott láncot |
| A motor túlmelegszik/leáll | Folyamatos használat a munkacikluson túl | Hagyjon 10 percet lehűlni; ellenőrizze a hőkimaradás visszaállítását |
| Terhelés alatt megcsúszik a tengelykapcsoló | Kopott kuplungtárcsa / zsírhiány | Ellenőrizze és cserélje ki a tengelykapcsoló tárcsát; szerviz kézikönyv szerint |
| Korrózió/merev működés | Só felhalmozódása / elégtelen karbantartás | Öblítse le friss vízzel; zsírozza meg újra az összes csapágyat |
3. táblázat: Gyakori horgonycsavar-problémák, okaik és javasolt megoldások.
Gyakran ismételt kérdések a horgonyszélszemekkel kapcsolatban
K: Mi a különbség a horgonycsavar és a horgonyzó között?
A széllovas vízszintesen orientált dobot (wildcat) használ, amelyet kifejezetten a horgonylánc rögzítésére terveztek, és a rögzítési feladatokra optimalizálták. A kapitány függőlegesen orientált dobbal rendelkezik, és elsősorban dokkvonalakhoz és kötéllovagláshoz használják. Sok modern egység mindkettőt kombinálja, a sokoldalúság érdekében egy vadmacska a lánchoz és egy kötéldob ugyanazon a tengelyen.
K: Használhatok horgonycsévélőt a hajóm horgonyozásához?
No. An hvagygonycsévélő kihúzható terhelésre (szakaszos), nem tartós tartási terhelésre van besorolva. A szélben vagy az áramlatban a horgonynak támaszkodó hajó teljes erejét – amely egy 40 láb hosszú hajón akár több ezer fontot is elérhet – orrtartónak, samsonoszlopnak vagy láncdugónak kell felvennie. A tekercs teherhordó eszközként történő használata károsítja vagy tönkreteszi a sebességváltót és a motort.
K: Mennyibe kerül egy jó elektromos horgonycsavar?
Belépő szintű elektromos hvagygonycsévélőes a 35 láb alatti hajók esetében 350–600 dollár körül kezdődik. A 35–50 láb hosszúságú hajók középkategóriás modelljei általában 700–1500 dollárba kerülnek. Az 50 láb hosszú kékvízi csónakok kiváló minőségű egységei 1500–2500 dollárba kerülnek. A hidraulikus rendszerek 2000 dollár körül kezdődnek, és meghaladhatják a 8000 dollárt. A költségvetés tervezésénél figyelembe kell venni a kábelezést, a hátlapokat és a szerelési munkát.
K: Milyen láncméretre van szüksége egy horgonycsavarhoz?
Nincs általános válasz – a vadmacska rajtad hvagygonycsévélő meghatározott láncméretekre van megmunkálva. Az általános méretek közé tartozik az 5/16" és 3/8" BBB vagy G4 lánc birodalmi méretben, valamint 8 mm, 10 mm vagy 12 mm metrikus méretben. Meg kell egyeznie a lánc átmérőjével és precízen a vadmacska-specifikáció szerint osztályozzák. A nem megfelelő méret használata a lánc kihagyását, gyorsuló kopást és potenciálisan katasztrofális meghibásodást okoz.
K: Mennyi ideig bírja a horgonycsavar?
Szakszerű beszereléssel és rendszeres karbantartással minőségi elektromos hvagygonycsévélő 10-20 évig ki kell bírnia szabadidős használatban. A leggyakoribb meghibásodási pontok a motorkefék (kefés motoros modelleknél), a mágneskapcsolók, valamint a vadmacska és a külső öntvények korróziója. Az éves szerviz és az azonnali édesvizes öblítés minden sósvíz használat után drámaian meghosszabbítja az élettartamot.
K: 12 V-os vagy 24 V-os horgonycsavar – melyik a jobb?
40 láb alatti, rövid kábelhosszúságú hajókhoz a 12V-os horgonycsavar praktikus és széles körben elérhető. Nagyobb csónakok vagy 20–25 lábnál nagyobb kábelhosszúságú berendezések esetén a 24V-os rendszer kiváló – ugyanazt a teljesítményt a fele áramerősség mellett adja le, ami lényegesen kisebb (és olcsóbb) vezetékezést, kisebb feszültségesést, kevesebb hőt és nagyobb megbízhatóságot jelent. Ha az Ön hajója már 24 V-os egyenáramú rendszerrel működik, mindig 24 V-os szélvédőt válasszon.
Következtetés: Megéri a befektetést egy horgonyszélhártya?
Feltétlenül – és minden hajósnak, aki rendszeresen horgonyzik 15 lábnál láncos vízben, horgonycsévélő az egyik legmagasabb értékű elérhető frissítés. A 200 láb hosszú lánc és horgony (összesen 250–400 font) kézi húzása és a 90 másodperc alatti lenyomása között óriási a különbség a fizikai terhelés, a személyzet biztonsága és a lehorgonyzás hatékonysága szempontjából.
A teljes érték elérésének kulcsa a megfelelő méretezés, a helyes telepítés, a megfelelő vadmacska-lánc specifikáció és a következetes karbantartás. A túlterhelt, alulméretezett szélkakas meghibásodik; a megfelelő méretű, rendszeresen öblített és karbantartott egység évtizedekig megbízhatóan szolgál.
Akár egy meglévő hajót fejleszt, akár újat szerel fel, szánjon időt a teljes földi felszerelés súlyának kiszámítására, válassza ki a megfelelőt. horgonycsévélő típus (vízszintes vs. függőleges, elektromos vagy hidraulikus), ellenőrizze a Wildcat kompatibilitását a lánccal, és gondosan tervezze meg az elektromos telepítést. Jól tetted, a tiéd horgonycsévélő az egyik legmegbízhatóbb és legértékesebb berendezés lesz a fedélzeten.
