Hogyan működik hatékonyan a hidraulikus szélvédő?

A nehéz horgonylánc megbízható telepítése és visszakeresése kritikus művelet a hajók fedélzetén, robusztus és hatékony gépeket igényel. A hidraulikus szélvédő Ez a feladat sarokköve. Az optimális teljesítmény és a hosszú élettartam szempontjából elengedhetetlen a hatékony működésének megértése.

Alapvető működési elv: A folyadék energiájának mechanikai erőre konvertálása

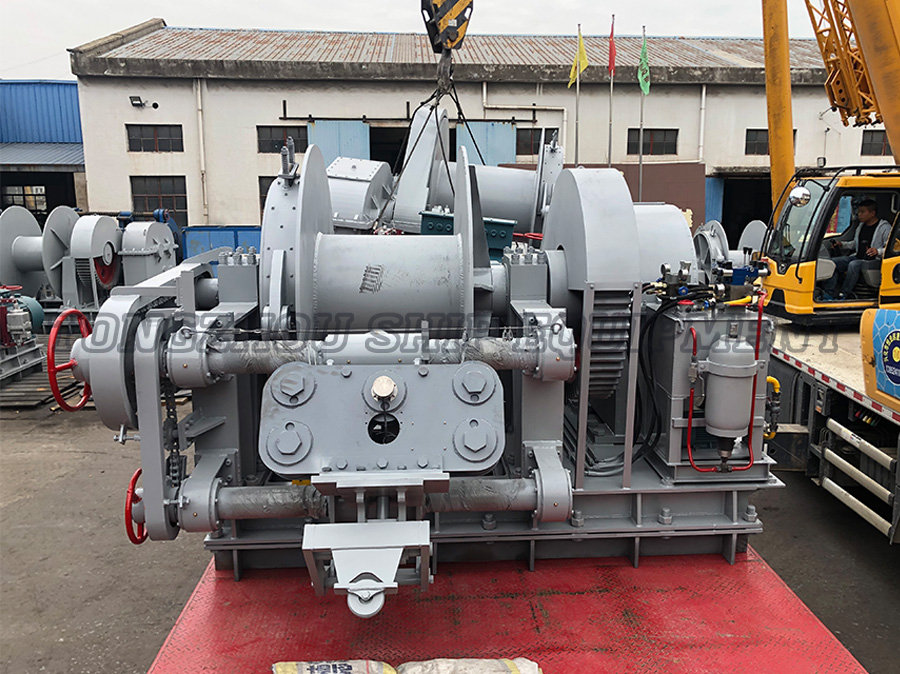

A szívében egy hidraulikus szélvédő átalakítja a hidraulikus energiát a lánckerék vagy a cigány fej erőteljes forgási nyomatékává. Ez a folyamat több integrált összetevőt foglal magában:

1. Hidraulikus energiaforrás: A hidraulikus erőegység (HPU), amely jellemzően távolról helyezkedik el a gépterületben, generálja a szükséges áramlást és nyomást. Ez az egység a következőkből áll:

   • Prime Mover: Elektromos motor vagy dízelmotor, amely a szivattyút vezeti.

   • Hidraulikus szivattyú: A mechanikai energiát a primer mozgatóból hidraulikus energiává alakítja (nyomás alatt áramlás). Általános típusok közé tartozik a fogaskerék -szivattyúk, dugattyúszivattyúk vagy lapátszivattyúk. A hatékonyság érdekében gyakran nyomáskompenzált vagy változó elmozdulási szivattyúkat alkalmaznak, csak az igénylést eredményezve.

   • Rezervoár: Tárolja a hidraulikus folyadékot, és lehetővé teszi a hűtést és a szennyező anyagokat.

   • Vezérlőszelepek: Irányított vezérlőszelepek (gyakran a fedélzetről mágnesszelepet működtetve) Közvetlen folyadékáramlás a hidraulikus motorba, hogy kiszivárogjanak (emelés) vagy fúróval (leengedéssel). A domborítószelepek védik a rendszert a túlnyomástól.

2. Hidraulikus motor: A szélvédő keretre vagy annak közelében vagy annak közelében van felszerelve, ez az alkatrész az elsődleges működtető. A HPU -ból származó nyomás alatt álló hidraulikus olaj belép a motorba, és arra kényszeríti a belső alkatrészeket (fogaskerekeket, dugattyúkat vagy lapátokat). Ez a forgás nyomatékot generál.

   • Hatékonysági tényező: A motor térfogati hatékonysága (a belső szivárgás minimalizálása) és a mechanikai hatékonyság (a súrlódási veszteségek minimalizálása) közvetlenül befolyásolja a rendszer teljes hatékonyságát. Alapvető fontosságú a kiváló minőségű motorok, amelyeket alacsony sebességgel terveztek.

3. Sebességváltó redukciós egység: A hidraulikus motor forgási sebességének kimenete általában túl magas, és a nyomaték túl alacsony a közvetlen horgonykezeléshez. A robusztus, többlépcsős sebességváltó (általában a szélvédőnek szerves része) szignifikánsan csökkenti a kimeneti sebességet, miközben megszorozza a lánckerék tengelyére szállított nyomatékot. A fogaskerék kialakítása és a precíziós gyártás minimalizálja a súrlódási veszteségeket ebben a kritikus alkatrészen belül.

4. Lánckerék/cigány fej és fék: A sebességváltóból származó magas torkú, alacsony sebességű kimenet meghajtja a lánckeréket. Pontosan megmunkált zsebei bevonják a horgonylánc kapcsolatait. Egy erőteljes sávfék, amelyet gyakran hidraulikusan vagy manuálisan alkalmaznak, biztonságosan tartja a láncot, amikor a szélvédő nem működik, főleg terhelés alatt.

Az operatív hatékonyság elérése és fenntartása

A hidraulikus szélvédő velejáró kialakítása utat kínál a hatékonysághoz, de ennek megvalósításához több tényezőre kell figyelmet fordítani:

1. Megfelelő rendszer méretezése és illesztése: A hatékonyság a tervezési szakaszban kezdődik.

   • A HPU kapacitását (a szivattyú áramlását és a nyomás besorolását) helyesen kell hozzáigazítani a hidraulikus motor nyomaték- és sebességigényéhez, valamint a szélvédő terhelési profiljához (láncméret, várható húzás, vízmélység).

   • A hidraulikus motort úgy kell méretezni, hogy elegendő nyomatékot biztosítson a szükséges lánckerék sebességén túlzott nyomásesés vagy hőtermelés nélkül.

   • Az alulméretezett alkatrészek túlterheltek és nem hatékonyak; A túlméretezett alkatrészek felesleges energiafogyasztáshoz és hő felhalmozódáshoz vezetnek.

2. Optimalizált hidraulikus áramkör kialakítása:

   • AKCULÁSOK: A stratégiailag elhelyezett hidraulikus akkumulátorok nyomás alatt álló folyadékot tárolhatnak. A csúcsigény (például a kezdeti lánc kitörése) során az akkumulátor -kiegészítők szivattyúáramlása, lehetővé téve egy kisebb, hatékonyabb szivattyú kezelését az átlagos terhelések kezelésére. Ez simítja a működést és csökkenti a szivattyú kerékpározását.

   • Hatékony vezérlőszelepek: Az alacsony nyomású cseppjellemzőkkel rendelkező szelepek minimalizálják az energiavesztést a folyadék irányváltozása során. Az arányos szelepek finomabb vezérlést és potenciálisan jobb hatékonyságot kínálhatnak, mint az egyszerű be- és kikapcsolási típusok.

   • Megfelelő vonalméret: A hidraulikus vonalaknak (tömlőknek vagy csöveknek) megfelelő méretűnek kell lenniük. Az alulméretezett vonalak nagy áramlási ellenállást (nyomásesés) hoznak létre, ami energiaveszteséget eredményez, mint a hő és csökkent teljesítmény a motornál. A túlméretezett vonalak hozzáadják a felesleges súlyt és a költségeket.

3. Kiváló minőségű alkatrészek és precíziós gyártás: A hatékony energiaátvitel a belső veszteségek minimalizálására támaszkodik:

   • Motor- és szivattyú hatékonysága: A nagy térfogati és mechanikai hatékonyságú alkatrészek kiválasztása biztosítja, hogy a hidraulikus energia több hidraulikus energiát konvertáljon hasznos mechanikai munkává.

   • Sebességváltó hatékonysága: Precíziós vágású fogaskerekek megfelelő kenéssel minimalizálják a súrlódási veszteségeket a redukciós egységen belül.

   • Pecsétek és csapágyak: A kiváló minőségű tömítések minimalizálják a belső szivárgást, miközben a megfelelően kenve és méretű csapágyak csökkentik a súrlódást.

4. Optimális folyadékválasztás és karbantartás: A hidraulikus folyadék a rendszer életének.

   • Helyes viszkozitás: A folyadék használata a szélvédő és a HPU gyártók által megadott viszkozitási fokozatmal elengedhetetlen. A túl vastag folyadék növeli az ellenállást és az energiaveszteséget; A túl vékony folyadék növeli a belső szivárgást.

   • Folyékony tisztaság: A szennyeződés (víz, levegő, részecskék) a hidraulikus alkatrészek kopásának és meghibásodásának elsődleges oka. A szigorú szűrés (mind a rezervoárban, mind az in-line szűrőkön keresztül) és a rendszeres folyadék-elemzés kiemelkedő fontosságú a hatékonyság és a hosszú élettartam fenntartása érdekében. A lebontott vagy szennyezett folyadék növeli a súrlódást, a kopást és a belső szivárgást.

   • Folyadék állapot: A megfelelő folyadékszint fenntartása és a túlmelegedés megakadályozása (szükség esetén a megfelelő tározó méretezés és hűtés révén) megőrzi a folyadék tulajdonságait, és megakadályozza az oxidációt és a viszkozitás bontását.

5. Megfelelő működési és karbantartás:

   • Kerülje a túlterhelést: A szélvédő besorolású munkaterhelésének következetes túllépése elősegíti a hatástalanságot a túlzott csúszás, a hőtermelés és a gyorsított kopás révén.

   • Rendszeres ellenőrzés és kenés: A gyártó karbantartási ütemtervét követve a fogaskerekek, csapágyak, fékek, tömítések és kenő pontok ellenőrzésére vonatkozóan megakadályozza, hogy a kisebb kérdések jelentős hatékonysági veszteségekké vagy hibákká alakuljanak.

   • Rendszer -ellenőrzések: A szivárgás, a szokatlan zajok, a túlzott hő vagy a lassú működés megfigyelése lehetővé teszi a korai beavatkozást, mielőtt a hatékonyság jelentősen romlik.

A hidraulikus szélvédő hatékonyságot ér el a robusztus mérnöki alapelvek és a szorgalmas operatív gyakorlatok kombinációjával. Alapvető erőssége abban rejlik, hogy a nagy nyomatékot megbízhatóan alacsony sebességgel biztosítja, elengedhetetlen a horgonykezeléshez. A tartós hatékonyság megvalósításához pontos alkatrészek illesztését, optimalizált hidraulikus áramkör kialakítását, kiváló minőségű alkatrészek használatát, aprólékos figyelmet kell tartani a hidraulikus folyadék tisztaságára és állapotára, valamint a megfelelő működési és karbantartási eljárások betartására. Ezeknek az összekapcsolt tényezőknek a megértésével a hajókirodalmak biztosíthatják, hogy hidraulikus szélvédőjük hatékonyan és gazdasági szempontból teljesíti kritikus szerepét a szolgálati élet során. $ $ $
